Газорегуляторный пункт шкафной ГРПШ-13-2НВ-ПУ1 (с высокого на низкое давление)

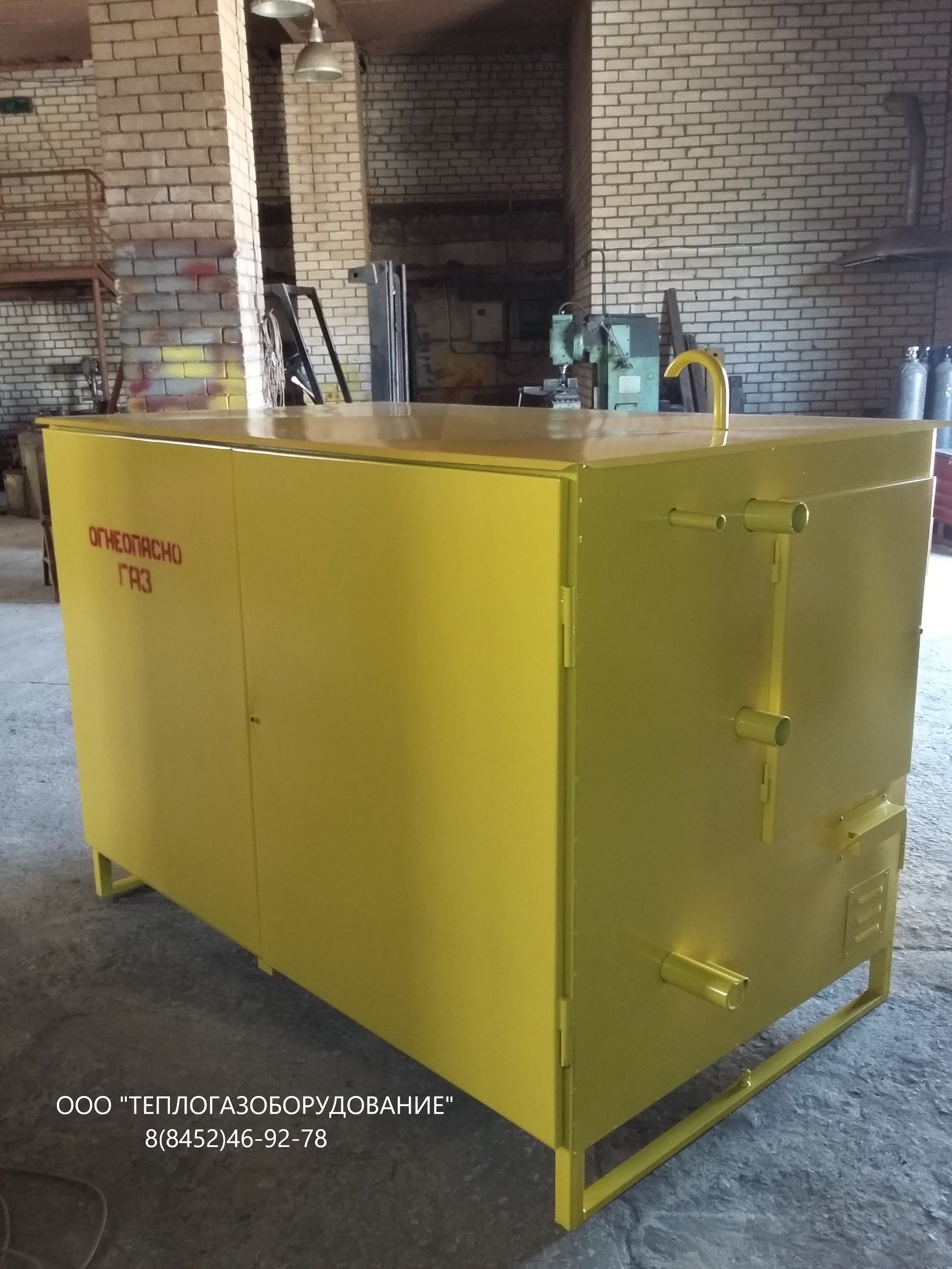

Газорегуляторный шкафной пункт ГРПШ-13-2НВ-2ПУ1
с двумя линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при последовательной установке регуляторов, предназначены для редуцирования высокого давления на низкое, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87. Используются регуляторы РДГ-50В и РДГ-50Н. Могут комплектоваться узлами учета газа, системами телеметрии, обогревом газовым либо электрическим. Представляет собой металлический шкаф, в котором размещено технологическое оборудование. Возможно изготовление в двух исполнениях: вход и выход с разных сторон, вход и выход с одной стороны.

В состав пункта входят:
— узлы фильтрации;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа.
К выходной линии, на расстоянии не менее 5 ДУ от перехода, подключен предохранительный сбросной клапан и импульсный трубопровод.

Принцип работы ГРПШ-13-2НВ-ПУ1:
Газ по входному трубопроводу через входной кран и фильтр поступает к регулятору давления газа РДГ-50В, где происходит снижение давления газа с высокого 1-й категории 1,2 МПа на высокое 2-й категории 0,6 МПа, затем поступает к регулятору давления газа РДГ-50Н, где происходит снижение давления газа на среднее и низкое 1-60 КПа и далее через выходной кран поступает к потребителю.
Контроль выходного давления производится выходным манометром. При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан, в том числе встроенный в регуляторы, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регуляторы предохранительный запорный клапан, перекрывая вход газа в регуляторы.
На входном газопроводе установлен манометр, предназначенный для замера входного давления.
В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования.
Контроль выходного давления производится выходным манометром.
На основной и резервной линиях редуцирования после регуляторов давления газа предусмотрены продувочные трубопроводы.

Технические характеристики:
Регуляторы давления газа    РДГ-50В/РДГ-50Н
Клапан предохранительный сбросной  КПС-С/КПС-Н
Рабочая среда    природный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, МПа   1,2
Диапазон настройки выходного давления, Рвых, кПа  1-60
Пропускная способность, м3/ч    3800
Масса, кг    500

Для заказа ГРПШ позвоните по телефону либо пришлите заявку на электронную почту.

Здесь можно купить Газорегуляторный пункт шкафной ГРПШ-13-2НВ-ПУ1 (с высокого на низкое давление) в г. Саратов по цене 176000 руб. за штука
